“哥！快来给我讲讲该怎么选摄像头！”
不知道被小张的鬼叫吓到过多少次了
早上看到小张和行政部小雪出去聊了几句后回来就一直在写写画画，我就猜到了他的问题“虽迟但到”。

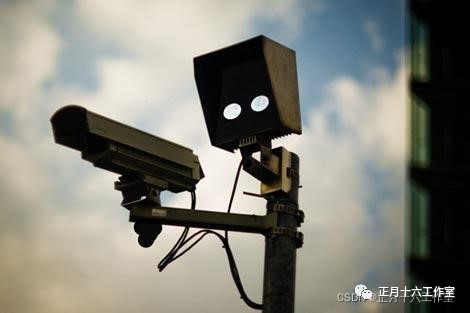

原来公司要给新建的库房加监控摄像头，负责采购的小雪就先来问他懂不懂，并约好了中午一起吃饭讲讲。
“你怎么回复人家的？” 我很好奇地问。
“放心吧！这点小事情我分分钟给你讲明白！”小张复述的时候眼睛里全是桃心。
听完我内心是：好想一枪打死他
想想上午他和小雪说话时候贱兮兮又很享受的样子，作为“大哥”我还能怎么办？
从像素点到带宽
为了快速把小张“武装”成监控摄像头达人，我不得不从最基础的开始讲。
帧率：每秒图像的数量，帧率越高我们看到的图像越连贯，如果低于16，我们看到的视频就会比较“跳”。
分辨率：可以被理解为清晰度，常说的720P、1080P、4K指的就是这个。以1080P举例就是19201080像素，也就是2073600，也就是两百万像素，以此类推。
“哥！我不是选手机后置摄像头，赶紧讲网络，时间不够了！”小张开始着急了，再有20分钟就要到午餐时间了。
好吧，直接上干货。
黑白图像，一个像素为1bit,而256种状态的灰度图像，一个像素是8 bit。如果用256种状态标识屏幕上某种颜色的灰度，而屏幕采用三基色红绿蓝（RGB），不压缩的情况下一个像素需要占用24bit（3byte），这个就是常说的24位真彩色。
当然如果就这样直接传输，不仅存储要爆炸，带宽绝对也不够。
举例子：
19201080=2073600（一帧像素数）
207360024=49766400（一阵图像bit数）
49766400÷8=6220800（把bit换算为字节）
6220800（字节）≈6.22MB
如果每秒15帧的一般流畅度计算，那一小时单个摄像头就要输出33588M数据，要超过32G！
存储：真….真装不下了！
所以传输和存储过程中还需要转码，可以简单理解为压缩，一般以压缩30倍为主。
以130万像素、25帧的网络摄像机为例子，那就是：1300000（像素）*25（帧）*3（每像素占3byte）/30（压缩率）=3.25Mbps。
这样的摄像头传输带宽需求一般估为4Mbps。
怎么选接入交换机？
“哥呀！到这里我都懂了，那网络部署有什么需要注意的么？”小张炯炯有神的小眼睛透露着学习的渴望。
“这就和配置PC一样呀，按照接入交换机端口速率的60%-70%插呗。”
若接入130万，960p摄像机，单台码流按4Mbps，接入用百兆交换机的话，那么就可以接15台（60/4=15）；用千兆交换机，可以接150台（600/4=150），也就是说在接入层，15台及以内，我们可以选用百兆交换机，超过这个数，要选择千兆才能满足。
同理200万，1080P摄像机，单台码流按8Mbps，接入用百兆交换机的话，可以接7台；用千兆交换机，可以接75台。
这些计算都是以主流的H.264摄像头为例，如果是编码H.265减半就可以了。

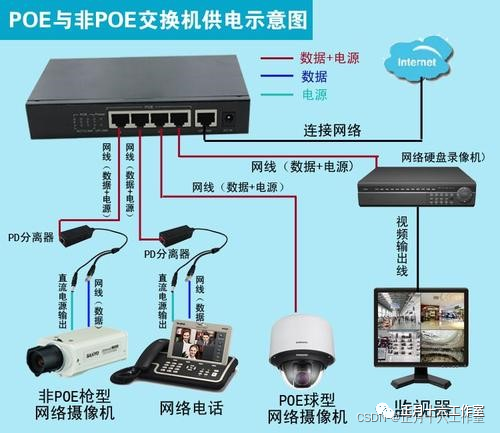

爱情的力量果然是伟大的，为了能在女孩子面前显摆，小张快速做着笔记。突然他抬头问我：“供电呢？POE供电就可以？”
“如果要用POE供电，就记好POE交换机有两种标准，IEEE802.3af和IEEE802.3at。IEEE802.3af标准定义了供电功率为15.4W，IEEE802.3at标准定义了供电功率可达30W，如果摄像头功率高于30W，就需要使用专用POE供电模块供电了。”
尾声
眼看时间马上就要到12点了，小张也开始急不可耐的鼓捣自己原本就不多的头发了，“哥，入网部署啥的下午再说吧。”
看着他急不可耐的样子，我补充了一句：“要不要听个部署终极秘籍？一次性解决全部问题那种。”
小张疯狂点头。
”你还记得咱们已经采购了锐捷极简X解决方案了吧？就摄像头这种物联网设备，其实一下就接上了，不动网入网归类，也不用咱们操心了。”
